国产极品尤物在线I2008狠狠干I午夜成人福利社I丁香综合一区二区三区I三级动图I国产精品久久久免费看I99黄色1站Iwww.国产在线视频Iav在线天堂

全國服務熱線

0917-357319713759783237

好鈦材·選立坤TC4鈦合金材料制造商
TC4鈦合金異形鍛件鍛造工藝探索
搜索:
當前所在位置:首頁 >> 新聞資訊 >> 行業資訊

TC4鈦合金異形鍛件鍛造工藝探索

發布時間 :2023-06-24 21:12:07 瀏覽次數 :

1、前言

鈦合金因具有比強度高、耐高溫、耐腐蝕等優點,被廣泛應用于航天、航空及船舶等領域,目前鈦合金中應用最多的仍然是TC4合金。對于普通TC4鈦合金鍛件,生產工藝較為成熟,而航天某型號用TC4異形鍛件重量較大,性能指標要求嚴格,鍛造工藝比較復雜。需要在生產過程中對該異形鍛件鍛造工藝進行研究,總結出鍛造工藝對鍛件顯微組織及力學性能的影響規律,從而制定出最合適的鍛造工藝。

異形鈦合金鍛件

2、實驗材料及實驗方法

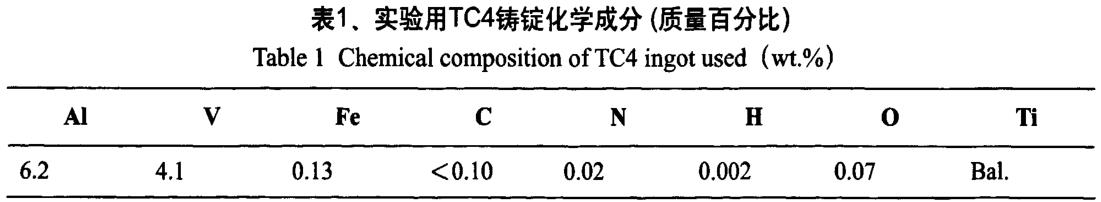

實驗材料為TC4鈦合金,其主要合金成份見表1,相變點為980℃±10℃。合金鑄錠為φ460mm×1350mm,首先相變點以上溫度1165℃±15℃范圍內采用大變形量開坯,充分破碎鑄造晶粒并使組織進一步均勻化,而后鋸床下料。選用8件坯料進行鍛造工藝摸索,坯料均由兩火次鍛造成型,并調節每火次的加熱溫度及變形量,考察加熱溫度及變形量對顯微組織及力學性能的影響。鍛件最終均在780℃保溫處理1小時后空冷,觀察各種鍛造工藝下的顯微組織,并測試其拉伸性能。


3、實驗結果及討論

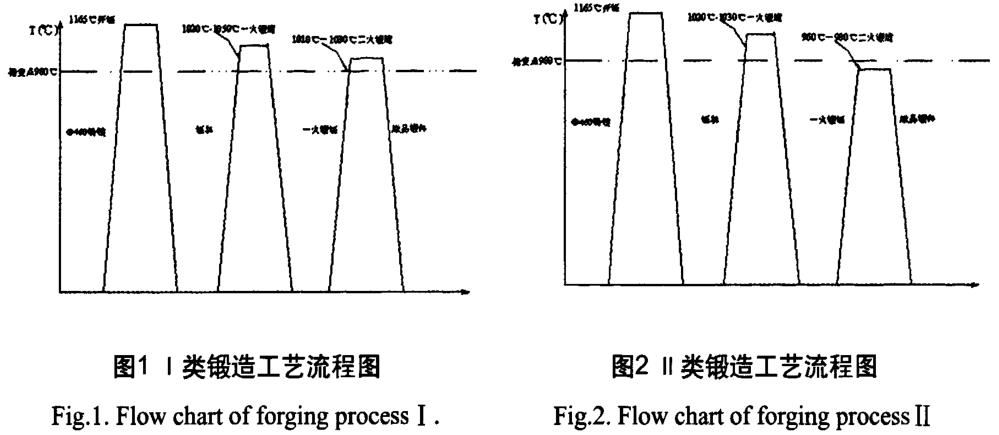

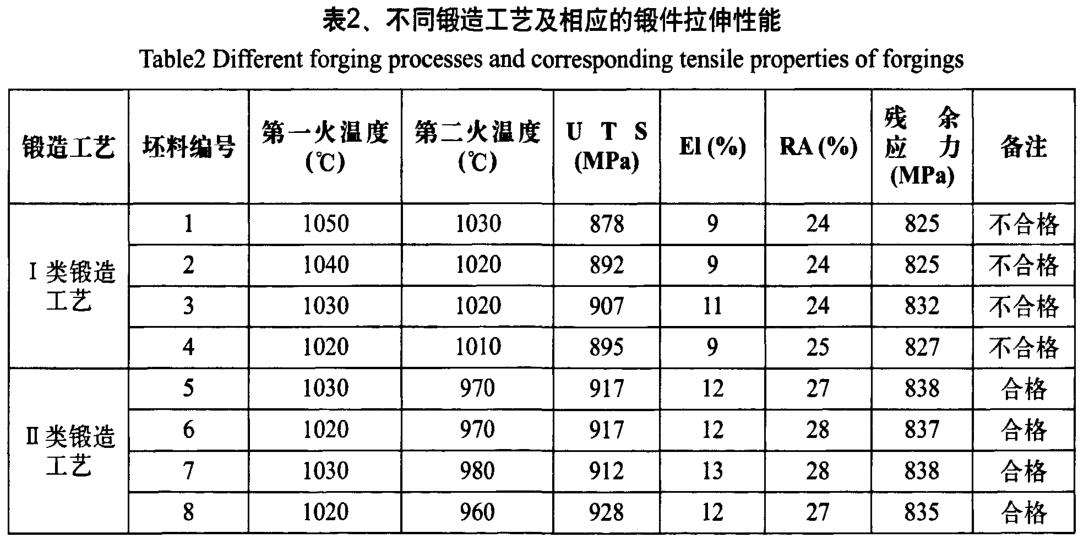

8件坯料均采用兩火次鍛造成形,并調節每火次的加熱溫度,鍛件最終均在780℃保溫處理1小時后空冷,詳細鍛造工藝及鍛件拉伸性能見表2。其中編號為1—4坯料第一火及第二火加熱均在β單相區,且第二火加熱溫度稍低,編號為5—8的坯料第一火加熱在β單相區,但第二火在兩相區較高溫度加熱。因此可把編號1—4坯料工藝稱為I類鍛造工藝,編號5—8坯料工藝稱為Ⅱ類鍛造工藝,兩類工藝流程圖分別如圖1、圖2所示。



由表2中兩類鍛造工藝下鍛件拉伸性能可以看出:采用I類鍛造工藝即兩火次均在β單相區加熱時,鍛件拉伸強度及塑性均較低,部分試樣拉伸性能不能達到指標要求;而采用Ⅱ類鍛造工藝即一火單項區二火兩相區加熱時,鍛件強度及塑性均較好,所有試樣拉伸性能均能達到指標要求,且有較大余量。因此可以得出Ⅱ類鍛造工藝下鍛件具有較好的拉伸性能。鍛件性能決定于鍛造工藝及其最終顯微組織【1】,以下將討論每火次鍛造溫度及變形量對顯微組織及拉伸性能的影響。

3.1 鍛造溫度對顯微組織及力學性能的影響

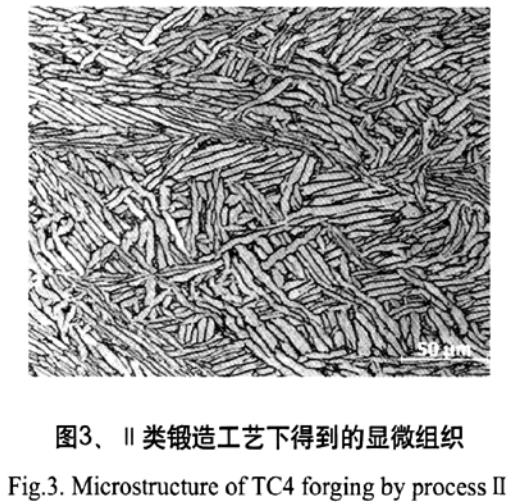

鍛造過程中,加熱溫度、變形量及保溫時間對鍛件顯微組織和力學性能有重要的影響【2,3】,其中第一火鍛造的目的主要是進一步細化組織及預成形,因此為減小變形阻力并且使變形均勻,兩類鍛造工藝下第一火鍛造均在單項區進行,而最后成品鍛造溫度即第二火次鍛造溫度對最終顯微組織及力學性能的具有重要影響。當采用I類鍛造工藝即第二火鍛造溫度在單項區時,加熱過程中β晶粒進一步長大,隨后的鍛造過程中晶粒得不到破碎,從而導致最終顯微組織為具有粗大晶粒的片層組織,由于組織較為粗大,拉伸性能較低,不能滿足指標要求。當采用Ⅱ類鍛造工藝即第二火鍛造溫度在兩相區時,加熱過程中第一火次鍛造遺留下來的連續晶界及粗大片層得到破碎,并且鍛造過程中晶界及初生α片層得到進一步球化,從而細化了顯微組織,如圖所示3,由于不存在連續的晶界,材料具有較好的拉伸性能,滿足指標要求。


3.2 兩相區第二火鍛造溫度及變形量的選擇

由表2可以看出,能夠得到較好拉仲性能的Ⅱ類鍛造工藝加熱溫度均任高溫兩相區,距離相變點較近,該溫度的選擇也具有一定的原因。鍛造過程中曾發現當第二火加熱溫度在兩相區較低溫度且變形量較小時,鍛件表面組織不均勻,局部具有粗大晶粒,且由于加熱溫度較低,表面出現較多裂紋。這是由于加熱溫度較低時第一火次鍛造遺留下來的組織尤其是晶界不能完全細化,加之變形量較小最終得到的組織不均勻,且局部有粗大晶粒。而且加熱溫度較低時,鍛造過程中鍛件兩端接觸錘頭導致溫降較大,容易造成表面開裂。在兩相區較高溫度加熱及采用較大變形量時,能夠細化成品顯微組織,并使組織均勻,且不容易引起表面開裂。

4、結論

TC4鈦合金異形鍛件顯微組織及力學性能受到鍛造工藝尤其是最后一火次鍛造溫度及變形量的強烈影響。坯料鍛造成形時最佳工藝為兩火次成彤的鍛造工藝其巾第一火次在β單相區加熱變形,用于進一步細化組織及顱成形;第二火次應在兩相區較高溫度加熱,并且鍛造時要求具有較大的變形量,目的是獲得較細及均勻的顯微組織,從而具有較好的力學性能。鍛造時采用換向鐓粗拔長的鍛造方式,能夠保證異形鍍件具有均勻的宏觀組織。

參考文獻:

[1] Wang JVAerialTitaniumAlloy ShanghN,Shanghai Science andTechnology Press,1985:216

(王壘友.航空用鈦合金上海,上海科學與枝術出版社,1985:137,l153)

[2] C Leyens,M Peters Titanium and TitaniumAlloys,ChemicalIndustry Pmss,2005:258

(C.萊茵斯.M.皮特爾斯.鈦與鈦合金.北京,化學工業出版社,2005:15)

[3] EA Bolisowa Metallography ofTitaniumAlloys Bering,DefenseIndustrial Press,1986,235

(E.A.鮑利索娃.鈦合金相學北京,國防工業出版社,1986:235)

相關鏈接

在線客服
客服電話

全國免費服務熱線
0917 - 3573197
掃一掃

bjlkty.com
立坤鈦業手機網

返回頂部
主站蜘蛛池模板: 麻豆tv在线 | 国产精品午夜无码体验区 | 成+人+网+站+免费观看 | 91在线看黄 | 久久93| 亚洲国产精品一区二区制服 | 男人天堂伊人 | 欧美成人在线视频 | 日本猛少妇色xxxxx猛叫小说 | 国产精品一级片 | 人妻体内射精一区二区三区 | 成人性视频免费看的鲁片 | 橘梨纱av一区二区三区在线观看 | 九九99热久久精品离线6 | 国产成人一区二区青青草原 | 真实的国产乱xxxx在线91 | 亚洲男人的天堂在线视频 | 久久天天躁狠狠躁夜夜夜 | 毛片福利视频 | aⅴ在线免费观看 | 特级特黄aaaa免费看 | 国产精品天天av精麻传媒 | www.日日 | 日韩综合亚洲色在线影院 | 青青热久免费精品视频在线播放 | 亚洲人成77在线播放网站 | 日韩一片 | 亚洲va欧美va | 国产麻豆91欧美一区二区 | 韩国三级免费 | 七七婷婷婷婷精品国产 | 国内精品久久久久久久久久久 | 人妻少妇av无码一区二区 | 手机在线看片国产 | 操丝袜美女视频 | 国产精品美女久久久久av爽李琼 | 奴性女会所调教 | 精品久久久久久久久久久下田 | 欧美性猛交xxxxx水多 | 在线观看国产午夜福利片 | 中文激情网 | 性裸交a片一区二区三区 | 真实的国产乱ⅹxxx66小说 | 欧美日韩二区三区 | 区二区三区玖玖玖 | 欧美女同网站 | 欧美激情h| 日本高清视频免费看 | 国产免费小视频 | 国产精品自在拍在线播放 | 久久久精品国产sm调教网站 | 欧美精品久久天天躁 | 日本黄色网络 | 成人精品在线播放 | 国内国内在线自偷第68页 | 老鸭窝视频在线观看 | 免费99精品国产自在在线 | 综合一区无套内射中文字幕 | 久久99热精品 | 波多野成人无码精品电影 | 99精品久久毛片a片 图片区偷拍区小说区 | 日本强伦姧人妻久久影片 | 亚洲精品成人片在线观看精品字幕 | 欧美色视频在线 | 国产午夜福利片在线观看 | 欧美福利视频在线观看 | 精品 日韩 国产 欧美 视频 | 69精品| 亚洲成av人不卡无码影片 | 波多野结av在线无码中文免费 | 亚洲日韩精品欧美一区二区一 | 亚洲视频456| 国产麻豆91欧美一区二区 | 中国女人一级片 | 国产精品12页 | 无遮挡h肉视频在线观看免费资源 | 日韩视频在线观看一区二区三区 | 男女啪啪高潮激烈免费版 | 太粗太深了太紧太爽了动态图男男 | 成人三级在线视频 | 伊人久久大香线蕉av五月天宝贝 | 亚洲午夜无码久久久久蜜臀av | 色片在线播放 | 国产成人高清亚洲一区妲妃 | 影音先锋女人aa鲁色资源 | 丰满岳乱妇在线观看视频国产 | 久久久久久久亚洲精品 | 懂色av一区二区三区在线播放 | av无码一区二区大桥久未 | 国产高清自产拍av在线 | 久久国产精品网 | av在线免费观看网站 | 久久中文字幕人妻av熟女 | 国产精品va在线观看无码 | 韩国久久久久久 | 男人在线天堂 | 99热久久最新地址 | 国产在线中文字幕 | 国产黄色免费看 |
